Fest-Flüssig-Trennung Taktbandfilter für die Produktion von Kunststoffen

Von Sabine Mühlenkamp

Anbieter zum Thema

Eine Anlage mit zwei Taktbandfiltern kommt nun in der Herstellung von Vorprodukten eines besonders reißfesten Kunststoffes zum Einsatz. Um den Qualitätsanforderungen zu entsprechen, wurde für die Behandlung des Filterkuchens eine Kaskadenwäsche konzipiert.

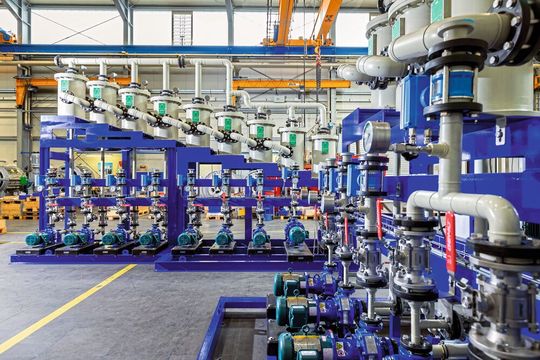

Die Anlage besteht aus einem Filter mit einer vierstufigen und einem Filter mit einer achtstufigen Kuchenwäsche.
Die Anlage besteht aus einem Filter mit einer vierstufigen und einem Filter mit einer achtstufigen Kuchenwäsche.
(Bild: BHS Sonthofen)

Im Zuge von Produktionserweiterungen wurde eine Lösung zur Fest-Flüssig-Trennung in der chemischen Vorstufe zu einem bestimmten Polymer benötigt. Am Anfang des Prozesses entsteht in chemischen Reaktionen ein Material, das von Nebenprodukten gereinigt werden muss. Die Aufreinigung der Feststoffpartikel erhält hier besonderes Gewicht, da Verunreinigungen die Reißfestigkeit des Kunststoffes enorm beeinträchtigen. Bautechnische Anforderungen am Standort des Kunden stellten die Verfahrenstechnikexperten von BHS vor weitere Herausforderungen: Eine ursprünglich geplante Lösung aus einem Taktbandfilter mit einer 12-stufigen Gegenstromwäsche ließ sich nicht realisieren.

Das Projektteam entschied sich im Rahmen der verfahrenstechnischen Beratung des Kunden für den Einsatz von zwei Taktbandfiltern (BF) – einer mit vier und einer mit acht Waschstationen. Ein Taktbandfilter ist ein horizontaler, kontinuierlich arbeitender Vakuumfilter, der eine gleichmäßige Suspensionsaufgabe ermöglicht und sich durch verfahrenstechnische Vielseitigkeit auszeichnet. Auf dem Band bildet sich ein Filterkuchen, der durch verschiedene Prozessschritte wie Auswaschen, Trockensaugen oder Pressen vielfältig weiter behandelt werden kann.

Bildergalerie

Im vorliegenden Fall kam aufgrund der großen Innenoberflächen der Partikel für die Aufreinigung nur eine Verdünnungswäsche in Frage. Die Verweilzeit der Flüssigkeit in den jeweiligen Waschzonen ist bei einem kontinuierlich arbeitenden Filter jedoch relativ kurz. Bei der üblichen Konstruktion des Filters würde die Waschflüssigkeit daher schnell versickern.

Mehrstufige Kaskadenwäsche optimiert Frischwasserverbrauch

Unter Rückgriff auf Erfahrungen bei anderen Anwendungen, wie beispielsweise Cellulosederivaten, baute BHS die Waschstationen deshalb in Form einer Kaskade auf. Über Siebböden wird die Waschflüssigkeit gleichmäßig über die gesamte Fläche des Filterkuchens verteilt. Das Besondere: Die Flüssigkeit wird immer wieder auf der Stelle aufgebracht, wo sie abgezogen wird. Ist bei einer Station ein bestimmter Füllstand erreicht, läuft die Menge weiter durch den Überlauf in die nächste, darunter liegende Station. Dadurch ist sichergestellt, dass jeder Partikel acht- bzw. viermal gewaschen wird.

„Mit dieser Kombination aus Reflux- und Gegenstromwäsche auf dem Taktbandfilter gelingt es uns, die Verweilzeit der Flüssigkeit um das Zwei- oder Dreifache zu erhöhen. Oder anders gesagt: Für die hier erforderliche Verweilzeit ist der Frischwasserverbrauch im Vergleich zu Zentrifugen deutlich reduziert. Das Ergebnis ist ein besonders hoher Auswaschungsgrad bei effizientem Waschmitteleinsatz“, erklärt Detlef Steidl, Managing Director, BHS-Sonthofen Process Technology.

Der Lieferung gingen umfassende Labor -und Pilotversuche im Test Center in den USA voraus, wo BHS seine Testkapazitäten für Filtration, Mischen und Trocknen in den letzten zwei Jahren erweiterte. „Im Labor haben wir unter anderem das Verhältnis von benötigtem Frischwasser zu Einsatzstoff ermittelt. Dies wurde dann am Pilotfilter mit mehreren Waschstufen abgebildet. So konnten wir dem Kunden aufzeigen, dass er mit dieser Filterlösung die hohen Qualitätsansprüche voll erfüllt – und dabei erheblich an Kosten für Betriebsmittel im Vergleich zu anderen Lösungen spart“, so Steidl. Die Anlage wurde Ende 2020 in Betrieb genommen.
