Sesam öffne dich für Lagerhallen Optimierte Be- und Entladung von Binnenschiffen und Güterwagons

Für eine neue, 3.000 m² große Logistikhalle im Bayernhafen Regensburg wurde ein verschiebbares Dachs, das sich zur Hafenseite hin öffnen lässt, konstruiert. Damit kann der Hafenkran direkt in die Halle hineingreifen, um mineralische Abfälle oder Erdaushub umzuschlagen.

Als Sesam öffne dich fungiert dabei das 2-in-1-Ketten-Antriebssystem Tecdos-Pi-Gamma von RUD Ketten Rieger & Dietz. Der für horizontale und vertikale Anwendungen mit einer Kettenumlenkung von 90° bis 180° entwickelte Antrieb öffnet und schließt den 576 m² großen Teil des Dachs zuverlässig und trotzt dabei den hohen dynamischen Kräften, die auf das verschiebbare Dachelement einwirken, wie Wind- und Schneelasten.

Optimierte Umschlagprozesse im Hafen

Seit Anfang 2020 betreibt Bauer Resources mit Sitz in Schrobenhausen die neue Halle als Full-Service-Dienstleister in den Bereichen Wasser, Umwelt und Bodenschätze. Jährlich werden in der neuen Halle bis zu 85.000 t nicht gefährliche und gefährliche mineralische Abfälle, die bei Abbrucharbeiten oder Erdaushub entstehen, zwischengelagert und umgeschlagen. Der Umschlag auf Schiff und Wagon geht dabei besonders einfach und schnell: „Weil sich das Dach zur Hafenbeckenseite hin verschieben lässt und der Hafenkran so direkt in die geöffnete Halle hineingreifen kann, sparen wir gleich doppelt: unnötige Wege und natürlich Zeit“, erklärt Ulrich Morgenstern, Leiter des Bereichs Entsorgung bei Bauer Resources.

Bildergalerie

Das Tecdos-Pi-Gamma-Antriebssystem wurde speziell für vertikale und horizontale Anwendungen entwickelt und verfügt über eine Kettenumlenkung zwischen 90° und 180°. Basis des Systems ist eine Hochleistungs-Rundstahlkette, ebenfalls aus dem Hause RUD. Diese läuft über eine Antriebswelle, die frei von Zusatzkräften ist. Dank seiner simplen Bauweise lässt sich das Antriebssystem einfach montieren und instand halten. Es ist besonders kräfteresistent, langlebig und korrosionsbeständig und somit perfekt für den Außeneinsatz geeignet.

Mehr Kraft: von sechs auf 140 Kilonewton

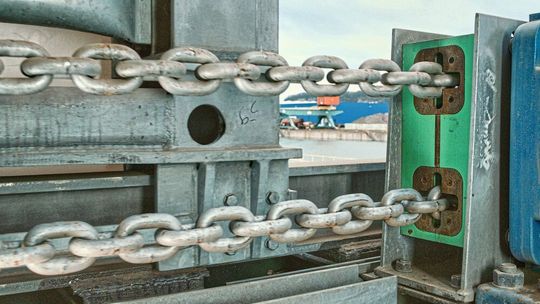

„Bisher hatten wir mit eher kleinen Kräften von sechs bis zwölf Kilonewton gearbeitet. Beim Hallensystem im Regensburger Hafen sprechen wir allerdings von 140 Kilonewton, das ist schon ein immenser Sprung. Auch die Kette des Antriebssystems hat einen drei- bis viermal größeren Durchmesser als wir üblicherweise verbauen“, verdeutlicht Emanuele Frisi, Business Development Manager für die Produktgruppe Tecdos bei RUD, die Besonderheit der Anforderung. In der Logistikhalle im Bayernhafen Regensburg ist das Antriebssystem mit vier Taschenradblöcken Pi-Gamma, zwei Strängen Tecdos Rundstahlkette Premium sowie vier Tecdos Endbefestigungen parallel ausgeführt.

Grund für die erhöhten Kräfte und dickeren Ketten sind vor allem die herrschenden Windverhältnisse im Hafen. Bei einer Hallenfläche von 3.000 m² und 13 m Höhe wirken bei Wind und Schnee große dynamische Kräfte auf die Logistikhalle – vor allem auf das 576 m² große Dach. Deshalb wurde auch eine Art Motorbremse installiert, um das Dach gegen ungewollte Bewegungen durch Windeinwirkung zu sichern. So trotzte die Logistikhalle inklusive verschiebbarem Hallendach kurz nach Inbetriebnahme erfolgreich dem Orkan „Sabine“, der im Februar 2020 mit zum Teil über 100 km/h durch den Landkreis Regensburg fegte.
