Grubenlüfter Grubenlüfter mit Sondergehäuse

Von

Anbieter zum Thema

Für die Bewetterung eines Bergwerks in Asien hat Menzel Elektromotoren aus Berlin im Juni die Konstruktion zweier Sondermotoren übernommen und die Lieferung innerhalb kürzester Zeit abgeschlossen.

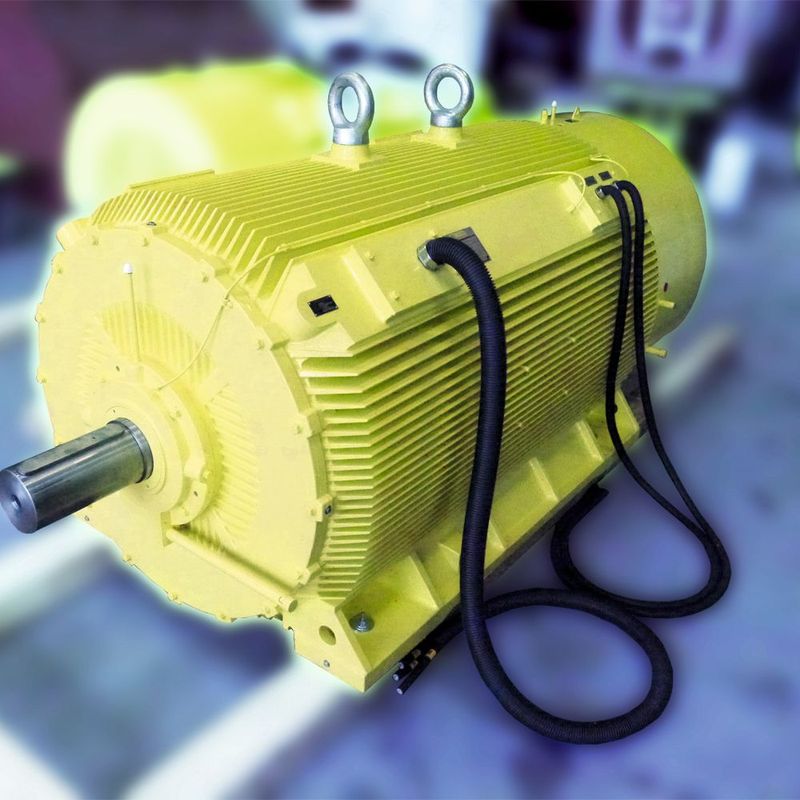

Zwei Grubenlüfter mit Sonderabmessungen für den Direkteinbau in die Ventilatorengehäuse verließen im Juni 2016 Berlin in Richtung Asien.
Zwei Grubenlüfter mit Sonderabmessungen für den Direkteinbau in die Ventilatorengehäuse verließen im Juni 2016 Berlin in Richtung Asien.
(Bild: Menzel)

Die beiden dreiphasigen Kurzschlussläufermotoren mit 1700 kW, 992 min-1 und 6000 V benötigten aufgrund der gewünschten Motorabmessungen speziell angepasste Sondergehäuse.

Da sie direkt in das röhrenförmige Ventilatorgehäuse eingebaut werden sollten, mussten die Anschlusskabel herausgeführt werden. Die räumlichen Einschränkungen waren eine Herausforderung: So musste auch das über eine Tonne schwere Lüfterrad direkt auf der Welle montiert werden.

Trotz der dadurch entstehenden starken radialen und axialen Belastungen der Motorlager konnte Menzel die beiden Motoren so auslegen, dass sie die vom Kunden gewünschte kalkulatorische Lebensdauer von mehr als 100 000 h gewährleisten.

Eine entsprechende Sonderauslegung der Lagerung konnte in Zusammenarbeit mit dem Lagerhersteller umgesetzt werden. Beide Grubenlüfter versehen nun ihren Dienst auch unter den besonders anspruchsvollen Rahmenbedingungen. 

(ID:44247298)
