Elastische Bolzenkupplung für mechanische Großgeräte

Elastische Bolzenkupplung Elastische Bolzenkupplung für mechanische Großgeräte

27.08.2019 Von

Anbieter zum Thema

Reich-Kupplungen Dipl.-Ing. Herwarth Reich GmbH

Die Elbo ist eine robuste elastische Bolzenkupplung, die sich für sicherheitsrelevante Anwendungen in mechanischen Großgeräten wie: Förderanlagen, Aufzugsantrieben, Seilbahnen, Kranen, Mühlen, Brechern, Kompressoren, Schneckenpumpen und Verpackungsanlagen eignet.

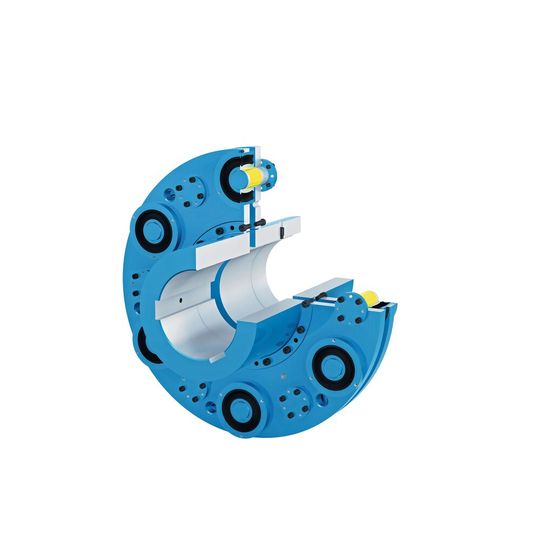

Querschnitt der elastischen Bolzenkupplung Elbo
(Bild: Reich-Kupplungen)

Die Kupplung wurde durchschlagsicher konstruiert und funktioniert zuverlässig bei Nenndrehmomenten von 140 kNm bis 1300 kNm. Die Elastomerelemente reduzieren Vibrationen, dämpfen Stoßbelastungen und gleichen Fluchtungsfehler und Verlagerungen aus; es können Wellenversätze bis zu 1,5 mm radial und Winkel bis zu 0,09° kompensiert werden.

Das besondere Design der an Innenhülse und Außenring anvulkanisierten Elastomerelemente in Verbindung mit dem eingesetzten Gleitlager ermöglicht einen axialen Längenausgleich mit sehr geringen Rückstellkräften. Wartungsfreundlich können die Kupplungselemente ohne Verschieben der gekuppelten Maschinenteile getauscht werden.

Das Kupplungselement besteht aus Naturkautschuk und ist je nach Anwendung in verschieden Shorehärten lieferbar. In Standardausführung ist die Kupplung mit schlanken Flanschscheiben und die Welle-Nabe-Verbindung mit Passfeder ausgeführt. Weitere Varianten – beispielsweise innen- oder außenspannende Schrumpfscheibenverbindungen – können ebenfalls realisiert werden.

Das Unternehmen fertigt auch nach dem „D2C“ Designed-to-Customer-Prinzip viele kundenspezifische Lösungen. Die modulare Bauweise der Elbo-Bolzenkupplung ermöglicht eine einfache und kostengünstige Adaptierung der Katalogkupplung auf die jeweilige Anwendung, verspricht der Hersteller. Die Bauteile werden entsprechend angepasst und hochgenau nach strengen Qualitätsnormen hergestellt. 

(ID:46090778)
