Schüttgutverladung in Häfen Terminals im Wandel

Anbieter zum Thema

BEUMER Group GmbH & Co. KG

Zeppelin Systems GmbH

Betreiber von Schüttgut-Terminals an Häfen wollen ihren Betrieb automatisieren, müssen aber flexibel bleiben. Zum Beispiel, um die Anlagen an die steigenden Durchsatzleistungen anzupassen.

Die schnelle Schiffsbeladung ist ein entscheidender Produktivitätsfaktor. Daher muss sich die Hafentechnik an die örtlichen Platzverhältnisse und die Größe der Schiffe anpassen – und dabei die Eigenschaften des Transportguts berücksichtigen. „Die Häfen stehen vor der Herausforderung, ihre Leistungsfähigkeit zu steigern“, sagt Lukas Paul, Head of Ports & Terminals bei der Beumer Group. Um wettbewerbsfähig zu bleiben, müssen die Betreiber die Terminals beständig erweitern: „Das ist nur eine der Herausforderungen.“ Es geht um einen ökonomischen und umweltfreundlichen Betrieb und in erster Linie um Kosteneffizienz“, so Paul. Die Beumer Group unterstützt die Betreiber – angefangen bei der gesamten Fördertechnik bis zur Schiffsbeladung.

„Kommen die Kunden auf uns zu, setzen wir uns mit ihnen zusammen“, beschreibt Paul. „In der Regel kennen sie ihre Abläufe in der Praxis sehr genau und wissen, wo ihre Schwachstellen liegen.“ Für eine effiziente Handhabung der Schüttgüter müssen sie das Terminal immer wieder anpassen beziehungsweise erweitern. Eine Herausforderung sind jedoch häufig die engen Platzverhältnisse in den Häfen. Damit stehen die Betreiber vor der Herausforderung, neue Lagerflächen zu integrieren – und diese befinden sich nicht immer in unmittelbarer Hafennähe. Um diesen Bereich zu nutzen, bieten sich als Alternative zu Lkw umweltfreundliche Förderanlagen an.

Bildergalerie

Gurtförderer als wirtschaftliche Alternative

Mit einem Gurtförderer können unterschiedliche Schüttgüter vom und zum Hafen bewegt werden. Dazu gibt es je nach Einsatz verschiedene Lösungen. Die Muldengurtförderer etwa erlauben hohe Massenströme. Sie sind offen konzipiert und damit für grob stückige Fördergüter und sehr große Volumina geeignet. Im Rohrgurtförderer wird das geförderte Material vor äußeren Einflüssen und die Umwelt vor Emissionen wie Materialverlust, Staub oder Gerüchen geschützt. Schottbleche mit hexagonalen Ausschnitten und Tragrollen in versetzter Anordnung halten die Rohrform geschlossen. Mit dem Pipe Conveyor lassen sich engere Kurvenradien und größere Steigungs- und Neigungswinkel umsetzen als mit einem offenen Muldengurtförderer. Mit ihrer geschlossenen Form lassen sich auch unterschiedliche Schüttgüter sicher handhaben, ohne dass es dabei zu gegenseitigen Verunreinigungen kommt – etwa durch Kreuzkontamination. Sie schützen zudem die Gesundheit der Menschen, die dort arbeiten oder in unmittelbarer Nähe wohnen – zum Beispiel, wenn es sich bei dem Schüttgut um Metallkonzentrat handelt.

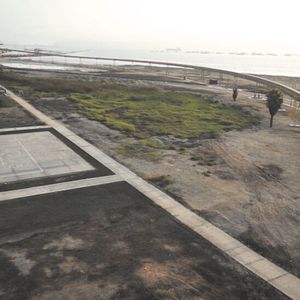

Lukas Paul erinnert sich an ein Projekt in Peru. Um Zink-, Kupfer- oder Bleikonzentrate verschiedener Bergbaufirmen vom Lager zum Terminal zu befördern, installierte der Systemanbieter einen rund 3.000 Meter langen Pipe Conveyor, der das Material mit mehr als 2.000 Tonnen pro Stunde transportiert. Das Problem: Die Route führte durch ein Militärgebiet mit Kasernen für die Soldaten. Das geschlossene Fördersystem verhindert sicher den Kontakt der Konzentrate mit der Umwelt und fördert sie staubfrei zu den Schiffsladeräumen. Der Pipe Conveyor ist zudem mit Filtern, Abstreifern, einem Entstaubungs- sowie einem Steuerungssystem ausgerüstet und machte alle Übergabestellen überflüssig. „Unsere Gurtförderanlagen sind eine ökonomische und umweltfreundliche Alternative zum Lkw-Transport“, beschreibt Paul. „Die Betreiber können damit Prozesse automatisieren und die Mitarbeitenden von manueller Arbeit entlasten. Außerdem senkt diese Lösung den Energieverbrauch. Angenommen, die Anlagen sind bereits für größere Schüttgutmengen ausgelegt. Die Übergabeschurren, durch die das Material von einem Förderer zum nächsten gelangt, dagegen nicht. „Das war bei einem unserer Kunden der Fall“, erinnert sich Paul. In diesem Fall konnte unter Anwendung einer DEM-Analyse das Design der Schurren angepasst und so der Engpass beseitigt werden.

Auf gesteigerte Leistungen anpassen

„Wenn wir mit den Kunden sprechen und die Prozesse analysieren, erkennen wir recht schnell, ob es für das Problem bereits eine technische Lösung gibt“, sagt Lukas Paul. Ein Beispiel? Für ein Eisenerz-Terminal in Malaysia wurde die die Fördertechnik geliefert. „Wir wollten noch einige kleinere Änderungen vornehmen, als ein Problem bei der Zuführung des Eisenerzes entdeckt wurde“, erinnert sich Paul: Während der Regenzeit kann das zu fördernde Material manchmal nass und klebrig sein. In diesem Zustand verschmutzt es das Förderband und damit auch die gesamte Anlage.

Auf dem Markt gab es keine passende Lösung, um das Band sauber zu bekommen. „Wir hatten es mit verschiedenen Bandabstreifern versucht, es hat nicht wirklich geholfen“, sagt Paul. Die Techniker entwickelten einen Prototyp, der das Band mit Wasser unter sehr hohem Druck reinigt. „Wir fanden damit eine Lösung für ein Problem, für das es bisher so keine Lösung gab“, betont Paul.

Komplexe Streckführung

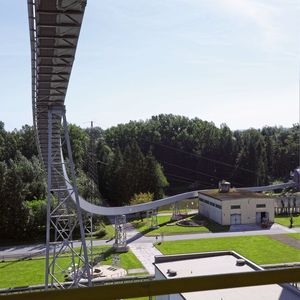

Auf eine ähnliche Weise entstand der U-Förderer. Es galt, die Vorteile von offenen Mulden- und die von geschlossenen Rohrgurtförderern zu vereinen: Das geförderte Material soll gegen äußere Einflüsse wie Wind, Regen oder Schnee geschützt sein – und die Umwelt vor potenziellem Materialverlust und Staub. Die Lösung sollte sich sowohl für grobstückiges als auch für sehr feines Material eignen. Dazu kommt eine oft komplexe Streckenführung. „Bei unserem U-Förderer bringt eine spezielle Tragrollenkonfiguration den Gurt in eine U-Form. So gelangt das Schüttgut zur Abwurfstation“, erklärt Paul. Zum Öffnen des Gurtes wird eine ähnliche Tragrollenkonfiguration wie bei Muldengurtförderern verwendet.

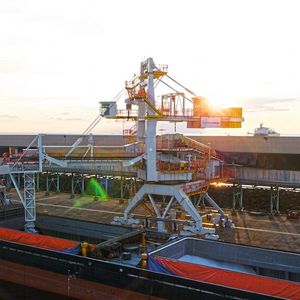

Interessant sind auch Brownfield-Projekte – zum Beispiel wie die Düngemittelfabrik in Malaysia. Um der steigenden Nachfrage nach Harnstoffdüngemittel gerecht zu werden, wurde der Systemanbieter mit der Modernisierung und Leistungssteigerung der bestehenden Anlage zwischen Längslager und Schiffsbeladeanlage beauftragt. Zum Lieferumfang gehörte neben einem Portalkratzer und dem Schiffsbelader auch ein vollautomatischer Bandschleifenwagen, der das Längslager befüllt, eine entsprechende Überwachung und Steuerung der Anlage, die Anpassung der Motorkontrolleinheiten, eine Umspann-, eine Transfer- und eine Siebstation. Der Zeitplan war ziemlich straff. Besonders schwierig war es jedoch, den Platz zu finden, um die neuen Anlagen zu montieren. „In der Lagerhalle mussten wir einen neuen Rücklader installieren. Dafür sperrten wir einen kleinen Teil der Halle ab, um den neuen Rücklader zu bauen, der etwa 50 Meter breit war. Wir mussten ihn in Einzelteilen durch die Hintertür bringen und dann, bei laufender Produktion, zusammenbauen“, beschreibt Paul.

Die Anlagen müssen auf das Schüttgut angepasst werden – zum Beispiel bei Düngemitteln. Hier gilt es sicherstellen, dass bestimmte Komponenten aus rostfreiem Stahl bestehen. „Wir müssen uns die Anwendung genau anschauen“, betont Paul. „Wir können nicht einfach eine Lösung aus dem Regal nehmen und darauf vertrauen, dass diese schon in zahlreichen anderen Anwendungen gut funktionierte.“ Wichtig ist die genaue Kenntnis der Materialien, um die Konstruktion mit den richtigen technischen Möglichkeiten individuell anzupassen.Seit Mai 2022 gehört die FAM zur Unternehmensgruppe. Sie plant, konstruiert und fertigt schlüsselfertige Anlagen und Systeme für die Gewinnung, Förderung, Verladung und Lagerung von Mineralien, Rohstoffen und Gütern. „Damit können wir Betreiber von Hafenterminals noch umfassender betreuen – sowohl bei sehr großen als auch bei kleinen Anlagen“, verspricht Paul.
