Seilzug-Notschalter werden kurvengängig Neues Zubehör: Flexible Umlenkrolle für mehrfache Umlenkung des Zugseils über größere Strecken

Quelle: Pressemitteilung Steute Technologies 1 min Lesedauer

Anbieter zum Thema

steute Technologies GmbH & Co. KG

Wie lässt sich eine normengerechte und bedienfreundliche Not-Halt-Funktion an kurvigen Förderanlagen oder sonstigen ausgedehnten und nicht-linearen Gefahrenbereichen realisieren? Die einfache wie wirkungsvolle Lösung liegt in der Umlenkrolle Multiflex 4R.

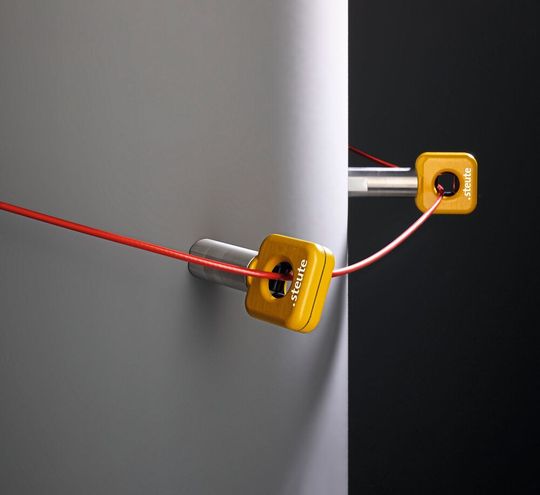

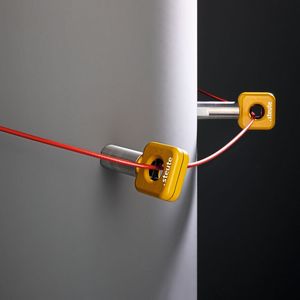

Mit den Umlenkrollen Multiflex 4R werden Seilzug-Notschalter kurvengängig.(Bild: Steute Technologies)
Mit den Umlenkrollen Multiflex 4R werden Seilzug-Notschalter kurvengängig.
(Bild: Steute Technologies)

Seilzug-Notschalter haben sich als „verlängerter Not-Halt“-Taster insbesondere an Förderanlagen etabliert: Ein Zug am Seil, und der betroffene Anlagenteil kommt sicher zum Stillstand. Solange die Förderstrecke gerade verläuft – was ja meistens der Fall ist –, lässt sich das Seil gut und mit der normgerechten maximalen Auslenkkraft spannen, über Strecken bis 2 x 100 Meter hinweg. Für diese Aufgabe bietet das Zubehörprogramm von steute geschlossene oder offene Augenschrauben an.

Mehrfache Umlenkung möglich

Die Umlenkrolle Multiflex 4 R wurde für kurvige Förderanlagen entwickelt. Der Clou: Der Kopf dieser Umlenkrolle, in dem das Seil geführt wird, ist beliebig drehbar. Somit ermöglicht die Multiflex 4R eine Seilführung, die sich an kurvige Förderstrecken anpassen lässt. Das Entscheidende dabei: Selbst bei mehrfacher leichter Ablenkung je Umlenkrolle ist die Reibung minimal, wozu die beweglichen Rollen in der Öffnung des Umlenksystems beitragen. Die von der DIN EN 60947-5-5 geforderte maximale Auslenkkraft von 200 N bei einer maximalen Auslenkung des Seiles von 400 mm wird problemlos eingehalten. Die Bedienung der „Reißleine“ als Betätiger der Not-Halt-Funktion ist komfortabel, der Verschleiß minimal, und auch längere Zugseile können mehrfach umgelenkt werden, ohne dass die Betätigungskraft stark erhöht wird.

Bildergalerie

Ein M8-Gewinde im Fuß der Rolle schafft die Voraussetzung für die einfache und universelle Montage der Multiflex 4R. Interesse kommt auch aus ganz anderen Bereichen der Fördertechnik – zum Beispiel aus der Tunnelbohrtechnik. Hier übernehmen Förderanlagen den Transport des Abraummaterials aus dem Tunnel. Die Not-Halt-Funktion wird mit robusten Seilzug-Notschaltern gewährleistet. Wenn die Förderanlagen auch Kurven im Tunnelsystem folgen, eignet sich hier die Multiflex 4R ebenfalls perfekt - als Seilunterstützung für den „verlängerten Not-Halt“ in Kombination mit einem Seilzug-Notschalter aus dem Extreme-Programm von steute.
