Den genauen Bestand in Silos zu ermitteln, ist nicht immer einfach. Mit speziellen Software-Algorithmen will ein neuer Radarfüllstand-Transmitter die speziellen Herausforderungen in der Füllstandmessung von Feststoffen in Behältern und Silos meistern.

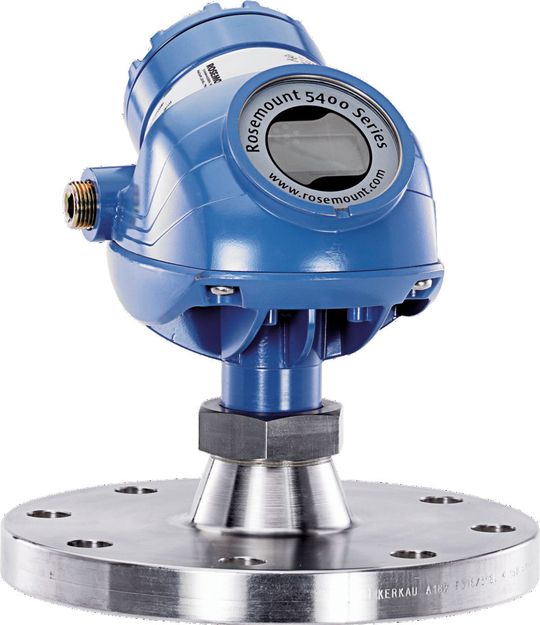

Emerson Process Management präsentiert eine Version der Rosemount 5400 Serie von berührungsfreien Radar-Füllstandtransmittern, die speziell für Messungen von Schüttgut entwickelt wurde. Das Modell Rosemount 5402, ein hochfrequenter Zweileiter-Radarmessumformer, nutzt die Rosemount Radar-Master-Software und spezielle Algorithmen, um die besonderen Herausforderungen der Füllstandmessung von Feststoffen in Silos, wie beispielsweise Steigungen und Gefälle, niedrige dielektrische Eigenschaften und hohe Füllgeschwindigkeiten, zu bewältigen.

Ansteigende oder abfallende Oberflächen lenken die Energie vom Radar weg und können mehrere kleinere Reflektionen verursachen. Der Rosemount 5402 vermeidet diese Störungen mit einem speziell für diese Schwierigkeit entwickelten neuen Signalprozessalgorithmus. Für Anwendungen bei trockenen Feststoffen mit niedrigen dielektrischen Eigenschaften, die sehr geringe Reflektionen verursachen und daher instabile Messergebnisse liefern, wurde die Messempfindlichkeit sowie die Echostärke erhöht und das Rauschen eliminiert. Die Messschwierigkeiten bei hohen Füllgeschwindigkeiten wurden durch eine höhere Empfindlichkeit und bessere Rückverfolgbarkeit des Echos beseitigt.

Schnelle und günstige Installation

Die Zweileiter-Technologie ermöglicht eine schnelle und preisgünstige Installation, da sie auf existierende Verkabelung zugreift und dabei die gleiche Qualität von Daten und Diagnostik liefert, die üblicherweise eine vieradrige Verbindung erfordert.

Innovationen wie die Dual-Port-Technologie, die ein starkes Signal zum Transmitter hin sicherstellt, eine hoch-entwickelte Oberflächenverfolgung und korrosionsfeste Antennen machen das Modell 5402 auch in den herausforderndsten Anwendungen extrem zuverlässig.

Das benutzerfreundliche grafische Interface mit Assistenten und Vorschlägen für anwendungsspezifische Konfiguration hilft dem Nutzer bei der Integration des Transmitters in neue oder bestehende Regelsysteme. All dies, zusammen mit reduzierter Wartung und fortschrittlicher Diagnostik, führt zu einem schnelleren Return-on-Investment mit insgesamt verbesserten Betriebszeiten und mehr Sicherheit.

Das Modell Rosemount 5402 bietet Anschluss zu einer Vielzahl von Kommunikationsprotokollen, inklusive Hart, Foundation Fieldbus, Fisco und Modbus. Das Gerät hat Zulassungen gemäß den Anforderungen vonAtex, IECEx, FM, CSA, CRN, Inmetro, DIBt, Gost und Nepsi.

Die berührungslosen Radargeräte für Feststoffe sind Bestandteil von Emersons umfassender Palette von Füllstandmessgeräten für eine Vielzahl von Anwendungen in der gesamten Industrie. Sie ergänzen die existierende Serie 5300 von berührungsfreien Vierdraht-Radargeräten für die Feststoffmessung, die Serie 5300 Geführte Mikrowelle für Feststoffmessungen in kleineren Behältern, und die im vergangenen Herbst vorgestellten 5708 3D-Solids-Scanner, die in Feststoffmessungen für Füllstand und Volumen in größeren Behältern und Lagerhallen eingesetzt werden.

Bei der Serie 5708 3D-Scanner für Feststoffe wird eine Messtechnik mit mehreren Messpunkten eingesetzt. Hierfür sind im Gerät eine Reihe von drei Antennen integriert, die spezifische, staubdurchdringende Niederfrequenz-Schallwellen aussenden und die Echosignale des Füllguts empfangen. Das Gerät misst mit diesen Antennen nicht nur die Zeit und Entfernung jedes einzelnen Echos, sondern auch seine Richtung. Durch Sammeln mehrerer Echos aus verschiedenen Richtungen und Entfernungen kann der Scanner das Volumen des gelagerten Materials präzise berechnen. Außerdem kann die 3D-Vision-Software somit die 3D-Visualisierung des Materials erzeugen.
